پچ کورد شبکه چیست؟ | تفاوت پچ کورد شبکه با کابل شبکه

کابل پچ کورد چیست؟

آیا تا به حال به این فکر کرده‌ اید که چگونه کامپیوترتان به اینترنت متصل می ‌شود یا چگونه پرینترتان به شبکه‌ی اداری وصل می‌شود؟ یکی از مهم ‌ترین اجزای این ارتباط، کابل کوچکی است که به آن پچ کورد می‌گویند.

در زیرساخت ‌های سخت افزاری شبکه، کابل‌ های شبکه نقش حیاتی ایفا می‌ کنند. پچ کوردها به عنوان یکی از انواع کابل ‌های شبکه، برای اتصال دستگاه‌ های شبکه به یکدیگر یا به پنل‌ های پچ استفاده می ‌شوند.  در این مقاله، قصد داریم به زبان ساده، پچ کورد شبکه را معرفی کرده و کاربردهای آن را بررسی کنیم.

برای رفع هرگونه ابهام یا سوال در خصوص تفاوت پچ کورد و کابل شبکه ، میتوانید با شماره 9099071540 (از طریق تلفن ثابت) یا از طریق "صفحه تماس از موبایل" با کارشناسان متخصص ما تماس حاصل فرمایید. همکاران ما در تمام طول هفته آماده اند تا پاسخگوی سوالات فنی شما باشند.



فهرست مطالب

✅کابل پچ کورد چیست؟

✅انواع پچ کورد چیست؟

✅انواع کابل فیبر نوری و پچ کوردهای مربوطه

✅انواع پچ کورد فیبر نوری با توجه به ساختار کابل

✅انواع پچ کورد فیبر نوری بر اساس کانکتور

✅انواع پچ کورد فیبر نوری بر اساس نوع پوشش

✅سخن آخر

انواع پچ کورد چیست؟

پچ کوردها در واقع نوع خاصی از کابل‌های شبکه هستند که برای اتصالات نهایی استفاده می‌شوند. اگر می‌خواهید با بهترین انواع کابل شبکه و کاربردهای گسترده‌تر آن‌ها آشنا شوید، مقاله راهنمای ما را از دست ندهید.

تقسیم‌ بندی بر اساس جنس

پچ کوردها بر اساس جنس به دو دسته اصلی تقسیم می‌شوند:

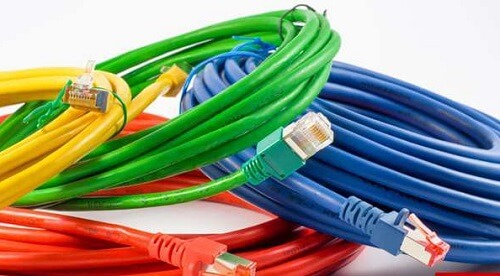

پچ کورد مسی: این نوع پچ کورد از کابل مسی ساخته شده و برای اتصال دستگاه‌هایی با سرعت گیگابیت به کار می ‌روند. انواع مختلفی از پچ کورد مسی وجود دارد که عبارتند از:

UTP🔎:رایج ‌ترین نوع پچ کورد مسی است که فاقد محافظ فلزی است.

STP🔎:نوعی پچ کورد مسی است که دارای محافظ فلزی است و در محیط ‌های پر نویز استفاده می‌شود.

Crossover🔎:برای اتصال مستقیم دو دستگاه مشابه (مانند دو کامپیوتر) بدون استفاده از سوئیچ شبکه به کار می‌رود.

:Shielded🔎نوعی پچ کورد مسی است که برای کاهش تداخل الکترومغناطیسی استفاده می‌شود.





پچ کورد فیبر نوری: این نوع پچ کورد برای اتصال دستگاه‌ هایی با سرعت بالا و در فواصل بلند به کار می ‌روند. این پچ کوردها دارای کابل فیبر نوری با قطر کوچکتری هستند و با کانکتورهای LC، SC، FC، ST و MTRJ تولید می‌شوند. انواع مختلفی از پچ کورد فیبر نوری وجود دارد که عبارتند از:

:Single Mode🔍برای انتقال داده‌ها در فواصل طولانی و با سرعت بالا استفاده می ‌شود.

Multi Mode🔍:برای انتقال داده‌ها در فواصل کوتاه و شبکه ‌های محلی استفاده می‌ شود.

OM3🔍، OM4 : انواع مختلفی از پچ کوردهای Multi Mode هستند که با استانداردهای مختلف تولید می‌ شوند.

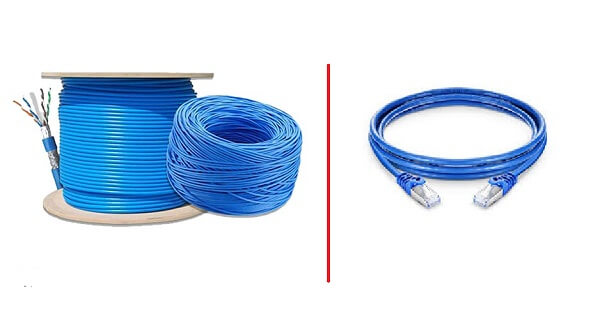

تفاوت پچ کورد و کابل شبکه چیست؟

پچ کورد و کابل شبکه هر دو برای انتقال داده در شبکه‌های کامپیوتری استفاده می‌شوند اما تفاوت‌های مهمی بین آن‌ها وجود دارد که بر کاربرد و انتخاب آن‌ها تاثیر می‌گذارد.

پچ کورد (Patch Cord)

🔏طول کوتاه: پچ کوردها معمولاً کوتاه هستند و برای اتصال دستگاه‌ها به یکدیگر یا به پچ پنل استفاده می‌شوند.

🔏دو سر کانکتوری: در هر دو سر پچ کورد یک کانکتور (معمولاً RJ45) وجود دارد که به راحتی به دستگاه‌ها متصل می‌شود.

🔏انعطاف ‌پذیری بالا: به دلیل طول کوتاه و ساختار انعطاف‌پذیر، پچ کوردها برای استفاده در محیط‌های مختلف و تغییر پیکربندی شبکه بسیار مناسب هستند.

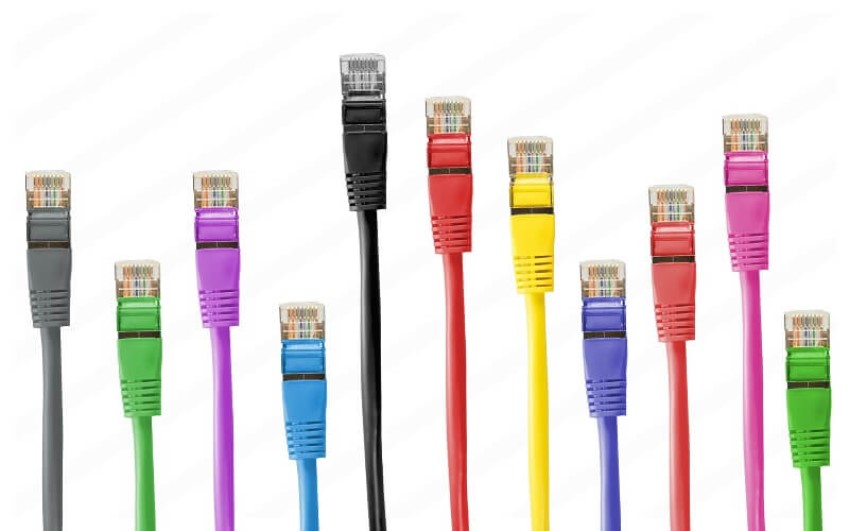

🔏تنوع رنگی: پچ کوردها در رنگ‌های مختلف تولید می‌شوند تا بتوان با استفاده از آن‌ها به راحتی دستگاه‌ها و پورت‌های مختلف را شناسایی کرد.





کابل شبکه (Network Cable)

🔏طول بلند: کابل‌های شبکه معمولاً در طول‌های بلندتری تولید می‌شوند و برای اتصال دستگاه‌ها در فواصل دورتر یا ایجاد زیرساخت شبکه استفاده می‌شوند.

🔏بدون کانکتور: کابل‌های شبکه معمولاً بدون کانکتور هستند و برای اتصال آن‌ها به دستگاه‌ها یا پچ پنل‌ها نیاز به نصب کانکتور وجود دارد.

🔏کمتر انعطاف ‌پذیر: به دلیل طول بلندتر و ساختار معمولاً سفت‌تر، کابل‌های شبکه نسبت به پچ کوردها کمتر انعطاف‌پذیر هستند.

🔏تنوع رنگی کمتر: کابل‌های شبکه معمولاً در رنگ‌های محدودتری تولید می‌شوند.





مقایسه کابل پچ کورد با کابل شبکه در زمان نصب و راه اندازی

در ادامه موضوع پچ کورد شبکه چیست به مقایسه کابل پچ کورد و شبکه می پردازیم.

به طور معمول برای کابل کشی و اتصال دستگاه های مختلف به هم در شبکه، ابتدا مسیر دستگاه ها را بررسی می کنند و کابل ها بریده می شود و به صورت دستی توسط نیروی متخصص دو سر آن ها سوکت نصب می گردد. (پیشنهاد میکنم برای درک بهتر نگاهی به مقاله کیستون شبکه چیست نگاهی داشته باشید)

این کار علاوه بر ضرورت حضور نیروی متخصص سرعت انجام کابل کشی را بسیار پایین می آورد و با توجه به انجام دادن کار به صورت دستی امکان بروز خطا و اشتباه در آن زیاد است و در صورتی که سوکت زدن کابل ها درست انجام نشود امکان ایجاد نویز یا اختلال در انتقال داده ها وجود دارد.

همانطور که دیدید، انتخاب بین پچ کورد و کابل شبکه به نیاز شما بستگی دارد. اگر قصد دارید از قابلیت انتقال برق بر روی کابل شبکه (PoE) استفاده کنید، انتخاب کابل مناسب اهمیت ویژه‌ای دارد. در مقاله بهترین کابل شبکه برای استفاده از PoE به تفصیل به این موضوع پرداخته‌ایم





مزایای استفاده از پچ کورد در شبکه

همانطور که در ابتدای مطلب پرداختیم پچ کوردها جزو تجهیزات پسیو شبکه محسوب می‌شوند. در ادامه به برخی از مهم‌ ترین مزایای استفاده از پچ کورد در شبکه اشاره می‌ کنیم:



1.سهولت در نصب و راه‌ اندازی:

🚩اتصال سریع: پچ کوردها به دلیل داشتن کانکتورهای آماده، به راحتی به دستگاه‌ ها متصل می ‌شوند و نیازی به عملیات پیچیده ‌ای مانند کابل ‌کشی و نصب کانکتور ندارند.

🚩انعطاف ‌پذیری بالا: پچ کوردها بسیار انعطاف ‌پذیر هستند و به راحتی می ‌توان آن‌ها را در محیط‌ های مختلف خم کرد و شکل داد. این ویژگی باعث می ‌شود که نصب و راه‌ اندازی شبکه به سرعت و سهولت انجام شود.



2.مدیریت آسان شبکه:

🚩تغییر پیکربندی آسان: با استفاده از پچ کوردها می ‌توان به راحتی پیکربندی شبکه را تغییر داد. برای مثال، می ‌توان دستگاه‌ ها را به پورت ‌های مختلف سوئیچ متصل کرد یا دستگاه جدیدی را به شبکه اضافه کرد.

🚩شناسایی آسان تجهیزات: پچ کوردها در رنگ ‌های مختلف تولید می ‌شوند که به کمک آن‌ ها می‌ توان به راحتی دستگاه‌ ها و پورت ‌های مختلف را شناسایی کرد. این امر باعث می ‌شود که عیب ‌یابی و نگهداری شبکه بسیار ساده ‌تر شود.



3.قابلیت جابجایی:

🚩جابجایی آسان دستگاه‌ ها: پچ کورد ها به دلیل طول کوتاه و انعطاف ‌پذیری بالا، به راحتی می ‌توان دستگاه‌ ها را جابجا کرد و به پورت ‌های دیگری متصل کرد.

🚩تغییر در چیدمان شبکه: اگر نیاز به تغییر در چیدمان تجهیزات شبکه باشد، می‌ توان به راحتی پچ کوردها را جابجا کرد و شبکه را دوباره پیکربندی کرد.



4.کاهش هزینه‌ها:

🚩هزینه نصب پایین: هزینه نصب پچ کوردها به دلیل سادگی نصب بسیار پایین ‌تر از هزینه نصب کابل‌ های شبکه است.

🚩کاهش زمان نصب: نصب پچ کوردها زمان بسیار کمتری نسبت به نصب کابل ‌های شبکه می‌ گیرد که این امر باعث کاهش هزینه ‌های نیروی کار می‌شود.



📌پیشنهاد مطلب : تو این مقاله به صورت کامل درباره انواع کابل شبکه موجود در بازار صحبت کردم و با ارائه یک راهنمای خرید جامع و کامل سعی کردم بهت کمک کنم تا بتونی بهترین کابل شبکه موجود در بازار رو برای خرید انتخاب کنی.



5.ظاهر مرتب و حرفه‌ای:

🚩زیبایی شبکه: استفاده از پچ کوردهای رنگی و مرتب باعث می ‌شود که شبکه ظاهری مرتب و حرفه ‌ای داشته باشد.

🚩افزایش بهره‌وری: یک شبکه مرتب و سازمان ‌یافته باعث افزایش بهره ‌وری کاربران می ‌شود.



.6 کاهش تداخلات الکترومغناطیسی:

🚩پچ کوردهای STP: برخی از پچ کوردها دارای محافظ فلزی هستند که از آن ‌ها در برابر تداخلات الکترومغناطیسی محافظت می‌ کند. این امر باعث می‌ شود که سیگنال ‌های شبکه با کیفیت بهتری منتقل شوند.



.7 افزایش قابلیت اطمینان شبکه:

🚩اتصالات پایدار: پچ کوردهای با کیفیت بالا اتصالات پایدار و مطمئنی را ایجاد می ‌کنند که باعث افزایش قابلیت اطمینان شبکه می‌شود.

در مجموع، پچ کوردها به دلیل مزایای متعدد خود، به یکی از اجزای جدایی‌ناپذیر شبکه‌های کامپیوتری تبدیل شده‌اند. با استفاده از پچ کوردها می ‌توان شبکه ‌ای با عملکرد بالا، قابل اعتماد و با ظاهر مرتب ایجاد کرد. ساختار پچ کوردها بر اساس نیاز و کاربرد متفاوت است. در شبکه‌های پیچیده‌تر، گاهی نیاز به مدیریت چندین سیستم از طریق یک کنسول واحد وجود دارد که در اینجاست که انواع سوئیچ KVM و کاربرد آن مطرح می‌شود.





علت کوتاه بودن طول پچ کوردها چیست؟

پچ کوردها به دلیل چندین دلیل فنی و عملیاتی، به طور معمول طول کوتاهی دارند:

📍کاهش تداخل و نویز: با کوتاه ‌تر شدن طول پچ کورد، احتمال تداخل و نویز الکترومغناطیسی که می‌ تواند بر کیفیت سیگنال تأثیر بگذارد، کاهش می‌ یابد. این امر به ویژه در محیط ‌های شلوغ و پر از تجهیزات الکترونیکی اهمیت دارد.



📍کاهش افت سیگنال: هرچه طول کابل بیشتر باشد، افت سیگنال نیز بیشتر می ‌شود. پچ کوردهای کوتاه، افت سیگنال کمتری را تجربه می‌ کنند و در نتیجه انتقال داده با کیفیت بهتری را تضمین می ‌کنند.



📍سهولت در مدیریت و سازماندهی: پچ کوردهای کوتاه، فضای کمتری را اشغال می‌ کنند و مدیریت و سازماندهی کابل ‌ها در رک‌ ها و پانل‌ های پچ را آسان ‌تر می ‌سازند. این امر باعث می‌ شود که شبکه مرتب ‌تر و حرفه‌ای ‌تر به نظر برسد.



📍کاهش هزینه: تولید پچ کوردهای کوتاه ‌تر، هزینه‌ های مواد اولیه و ساخت را کاهش می‌ دهد. همچنین، نصب و راه ‌اندازی پچ کوردهای کوتاه ‌تر نیز زمان و هزینه کمتری می ‌برد.



📍استاندارد های شبکه: استاندارد های شبکه مانند TIA/EIA 568، محدودیت‌ هایی را برای طول کابل‌ های شبکه تعریف می کنند تا عملکرد مطلوب شبکه تضمین شود. پچ کوردها معمولاً با این استانداردها مطابقت دارند و طول آنها به گونه ‌ای انتخاب می ‌شود که از این محدودیت‌ ها تجاوز نکند.

به طور خلاصه، کوتاه بودن طول پچ کوردها به دلایل فنی مانند کاهش تداخل و افت سیگنال، و دلایل عملیاتی مانند سهولت در مدیریت و کاهش هزینه، صورت می ‌گیرد. این امر باعث می ‌شود که پچ کوردها برای اتصال دستگاه ‌ها در شبکه ‌های کامپیوتری، انتخابی مناسب و کارآمد باشند.



📌پیشنهاد مطلب : انجام کار کابل کشی فیبر نوری از حساسیت های خاصی برخوردار و مهم که به اصول صحیح انجام اون آگاه باشید، در این مقاله به نحوه کابل کشی فیبر نوری می پردازیم.



بعضی از  کاربردهای کابل پچ کورد فیبر نوری

کابل پچ کورد فیبر نوری در اتصال دستگاه کامپیوتر به مودم در مصارف خانگی بسیار پرکاربرد می باشد. (پیشنهاد میکنم با بهترین مودم در بازار ایران آشنا شوید) همچنین در اتاق های سرور، مرکز داده های پزشکی، شبکه های LAN و خطوط تلفن مورد استفاده قرار می گیرد.

تقسیم بندی انواع پچ کورد فیبر نوری بر اساس نوع کابل، ساختار کابل، نوع پوشش و نوع کانکتور می باشد. انتخاب نوع پچ کورد مسی به محیط و نیاز شبکه بستگی دارد. گاهی برای اتصال دستگاه‌ها نیاز به یک کارت شبکه USB دارید که می‌توانید با مطالعه راهنمای ما، بهترین کارت شبکه‌ های USB را بشناسید





انواع کابل فیبر نوری و پچ کوردهای مربوطه

کابل‌ های فیبر نوری به دو دسته اصلی تقسیم می‌شوند:

1.کابل فیبر نوری تک‌ مود (Single-Mode)

🔗هسته کوچک: این نوع کابل دارای هسته‌ ای بسیار کوچک است که تنها اجازه عبور یک پرتو نور را می ‌دهد.

🔗فواصل طولانی: به دلیل ویژگی‌ های خاص خود، برای انتقال داده در مسافت‌های طولانی بسیار مناسب است.

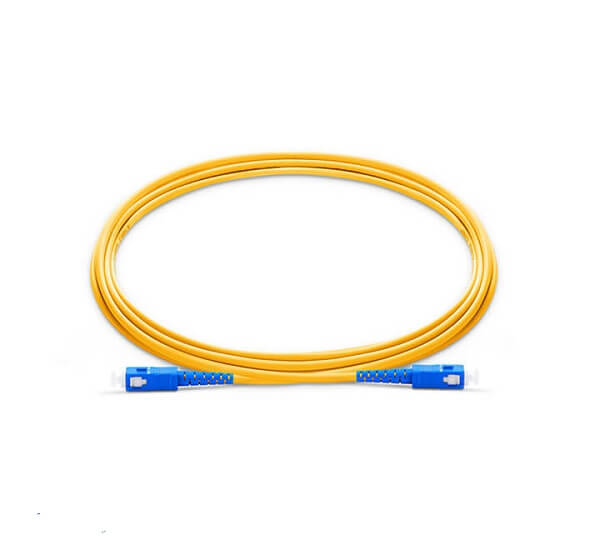

🔗پچ کوردهای تک ‌مود: پچ کوردهای ساخته شده از این نوع کابل، معمولاً رنگ زرد دارند و برای شبکه ‌های با سرعت بالا و مسافت طولانی استفاده می ‌شوند.

در تجهیزات شبکه پیشرفته، قابلیت‌هایی مانند Hot Swap و Hot Plug امکان تعویض قطعات بدون خاموش کردن سیستم را فراهم می‌کنند. برای درک تفاوت Hot Swap و Hot Plug در شبکه های کامپیوتری چیست؟ می‌توانید مقاله ما را در این زمینه مطالعه کنید



2.کابل فیبر نوری چند مود (Multi-Mode)

🔗هسته بزرگ: این نوع کابل دارای هسته ‌ای بزرگ ‌تر است که امکان عبور چندین پرتو نور را به صورت همزمان فراهم می ‌کند.

🔗فواصل کوتاه: به دلیل ویژگی ‌های فیزیکی، معمولاً برای انتقال داده در مسافت‌ های کوتاه ‌تر استفاده می‌شود.

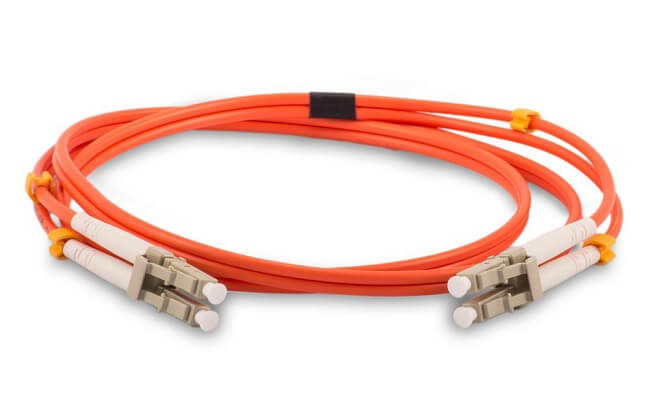

🔗پچ کوردهای چند مود: پچ کوردهای ساخته شده از این نوع کابل، معمولاً رنگ نارنجی دارند و برای شبکه‌  های محلی و ساختمان‌ها استفاده می ‌شوند.



📌پیشنهاد مطلب : قابلیت PoE  یک فناوری است که به کابل شبکه اجازه می دهد تا علاوه بر انتقال داده، انرژی الکتریکی را نیز انتقال دهد و دارای مزیت های مختلفی است که در این مقاله بررسی می کنیم.



انواع پچ کورد فیبر نوری با توجه به ساختار کابل

انواع پچ کورد فیبر نوری با توجه بر اساس ساختار کابل به 3 دسته تقسیم می شوند که شامل پچ کورد فیبر نوری simplex ، پچ کورد فیبر نوری duplex  پچ کورد فیبر نوری Ribbon fan-out می باشند.

پچ کورد فیبر نوری simplex  از مرسوم ترین کابل های فیبرنوری هستند در هر دو طرف آن یک کانکتور یا سوکت وجود دارد و به طور کلی ساختار ساده ای در آن ها مشاهده می شود.

پچ کورد فیبر نوری duplex  : همانطور که از نامش پیداست دارای 2 کانکتور در انتهای کابل می باشد که برای سهولت در زمان نصب با مشخصه ای مانند A و B  در زمان تولید نشانه گذاری شده است.

پچ کورد فیبر نوری Ribbon fan-out : برای مصارف خاص تولید و مونتاژ شده اند و در انتهای اینگونه کابل ها تعداد زیادی کانکتور وجود دارد.





انواع پچ کورد فیبر نوری بر اساس کانکتور

پچ کوردهای فیبر نوری یکی از اجزای مهم در شبکه ‌های فیبر نوری هستند که برای اتصال تجهیزات مختلف به یکدیگر استفاده می ‌شوند. یکی از مهم‌ترین عوامل در طبقه ‌بندی پچ کوردهای فیبر نوری، نوع کانکتور آن ‌ها است.

تنوع در کانکتور یچ کورد فیبر نوری بسیار زیاد است و تاکنون حدود 100 کانکتور مختلف توسط شرکت های سازنده به بازار عرضه شده است که از رایجترین انواع آن می توان به IC,ST,FC,SC اشاره کرد. کانکتورها در واقع رابط بین کابل فیبر نوری و دستگاه ‌های شبکه هستند و انواع مختلفی دارند.

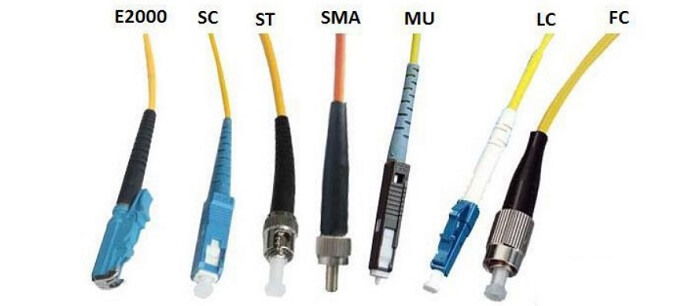

انواع کانکتورهای رایج در پچ کوردهای فیبر نوری

SC (Subscriber Connector):یکی از رایج‌ترین و قدیمی‌ترین انواع کانکتور است. ساختار ساده و هزینه پایین از مزایای آن است.

LC (Lucent Connector) :کانکتوری کوچک‌تر و سبک‌تر از SC بوده و در فضاهای کوچک بسیار کاربردی است.

ST (Straight Tip) :این کانکتور با یک پیچ نگهدارنده محکم می‌شود و در گذشته کاربرد بیشتری داشت.

FC (Ferrule Connector) :کانکتوری با دقت بالا و قابلیت اطمینان بالا است که در محیط‌های صنعتی و آزمایشگاهی استفاده می‌شود.

MT-RJ (Mechanical Transfer Registered Jack) :کانکتوری کوچک و جمع‌وجور است که دو فیبر را در یک کانکتور جای می‌دهد.

MU (Micro Universal): کانکتوری بسیار کوچک و سبک است که برای کاربردهای با چگالی بالا مناسب است.

MPO (Multi-Fiber Push-On): کانکتوری با چندین فیبر در یک محفظه است که برای اتصال تجهیزات با پورت‌های متعدد استفاده می‌شود.



📌پیشنهاد مطلب : در این مقاله به مدیریت کابل کشی در شبکه می پردازیم .



انواع پچ کورد فیبر نوری بر اساس نوع پوشش

با توجه به شکننده و آسیب پذیر بودن فیبر نوری برای محافظت از آن استفاده از یک پوشش ضرورت دارد تا در برابر عوامل خارجی مانند گرد و خاک، رطوبت، ضربه، دما و ... محافظت شود. روکش پچ کوردها در چند نوع مختلف تولید می شود .

پوشش پی وی سی: به علت قیمت مناسب، مقاومت و انعطاف پذیر بودن جز رایجترین پوشش ها در پچ کورد فیبر نوری محسوب می شود.

پوشش پلی اتیلن: این نوع از پوشش مقاومت خوبی در برابر رطوبت و گرما دارد در نتیجه در محیط های باز و مرطوب پچ کورد شبکه با پوشش پلی اتیلن مورد استفاده قرار  می گیرد.

پوشش (Polyvinyl Difluoride) با نام مختصر PVDF  در برابر دما بسیار مقاوم است و به علت این قابلیت  در فضاهای توکار مانند کابل کشی از کف استفاده می گردد.

سخن آخر

امیدواریم این مقاله با عنوان کابل پچ کورد چیست مورد توجه شما قرار گرفته باشد و از خواندن این مطلب نهایت استفاده را برده باشید. بنابراین برای رفع هرگونه ابهام یا سوال در خصوص تفاوت پچ کورد و کابل شبکه ، میتوانید با شماره 9099071540 (از طریق تلفن ثابت) یا از طریق "صفحه تماس از موبایل" با کارشناسان متخصص ما تماس حاصل فرمایید. همکاران ما در تمام طول هفته آماده اند تا پاسخگوی سوالات فنی شما باشند.
