کیستون شبکه 🟢 راهنمای جامع انتخاب، نصب و عیب‌یابی

سلام به همه دوستان عزیز و همراهان همیشگی رایانه کمک! امروز می‌خواهیم سراغ یکی از اون قطعه‌های کوچیک اما فوق‌العاده مهم در دنیای شبکه بریم: کیستون . شاید اسمش رو شنیده باشید یا موقع کابل‌کشی شبکه ساختمون، چشمتون بهش خورده باشه. این قطعه کوچک، قهرمان گمنام اتصالات پایدار و منظم شبکه شماست.

خیلی از کاربرها موقع راه‌اندازی شبکه خانگی یا محل کارشون، با این سوال مواجه می‌شن که "اصلاً این کیستون به چه دردی می‌خوره؟" یا "چطور باید بهترین نوعش رو انتخاب و نصب کنم؟" 🤔 نگران نباشید! ما اینجا در رایانه کمک هستیم تا مثل همیشه، قدم به قدم و به زبون ساده، همه چیز رو براتون روشن کنیم. پس با خدمات کامپیوتری رایانه کمک  همراه باشید تا دنیای کیستون‌ها رو با هم کشف کنیم.

آشنایی با کیستون‌ها

بیایید از اصول اولیه شروع کنیم. قبل از اینکه وارد جزئیات فنی بشیم، باید بفهمیم این قطعه کوچک دقیقاً چیست و چه نقشی در شبکه ما بازی می‌کنه.

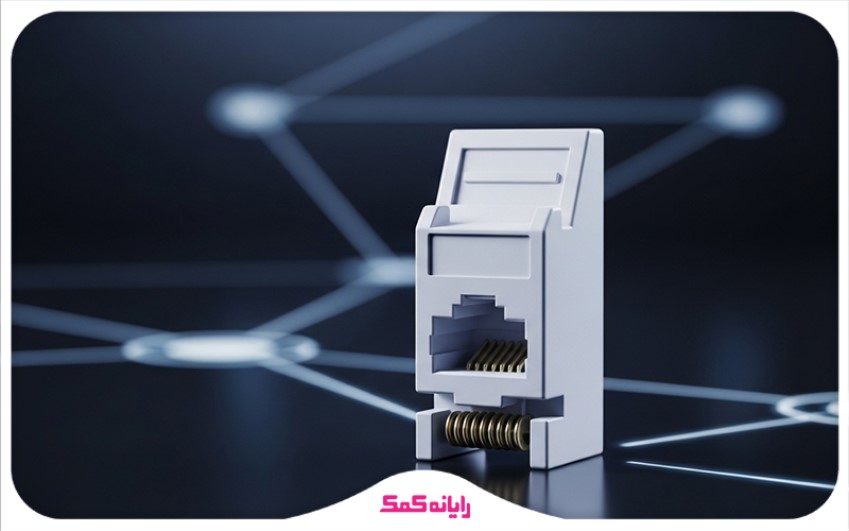

✅ کیستون شبکه توکار چیست؟ تعریف و کاربرد

تصور کنید کیستون مثل یک پریز برق استاندارد روی دیوار عمل می‌کنه، اما به جای برق، داده رو منتقل می‌کنه. 🤓 به زبان ساده، کیستون یک کانکتور مادگی کوچک و ماژولار هست که در یک سر اون، کابل شبکه به صورت دائمی نصب (سربندی) می‌شه و در سر دیگه‌اش، یک پورت استاندارد (معمولاً RJ45 برای شبکه های کامپیوتری) برای اتصال کابل‌های موقت مثل پچ کورد  وجود داره.

کیستون جک‌ها به عنوان یکی از تجهیزات پسیو شبکه شناخته می‌شن که نقش مهمی در ایجاد زیرساخت استاندارد دارن. اگر می‌خواهید بیشتر با انواع تجهیزات شبکه آشنا شوید، مقاله ما را در مورد تجهیزات اکتیو و پسیو شبکه از دست ندهید

یه مثال ساده از دنیای واقعی: فکر کنید می‌خواهید از شیر آب اصلی داخل دیوار، یک خروجی برای ماشین لباسشویی و یک خروجی برای سینک ظرفشویی بگیرید. کیستون دقیقاً مثل اون سه‌راهی یا شیری عمل می‌کنه که روی دیوار نصب می‌کنید. کابل اصلی شبکه که از رک یا سوئیچ میاد، مثل لوله اصلی آب داخل دیواره و کیستون، اون خروجی تمیز و استانداردی هست که به شما اجازه می‌ده هر دستگاهی (کامپیوتر، لپ‌تاپ، تلویزیون هوشمند) رو به راحتی به شبکه متصل کنید. ✨

 پیشنهاد میکنم با بهترین مودم های داخل بازار ایران هم آشنا شوید

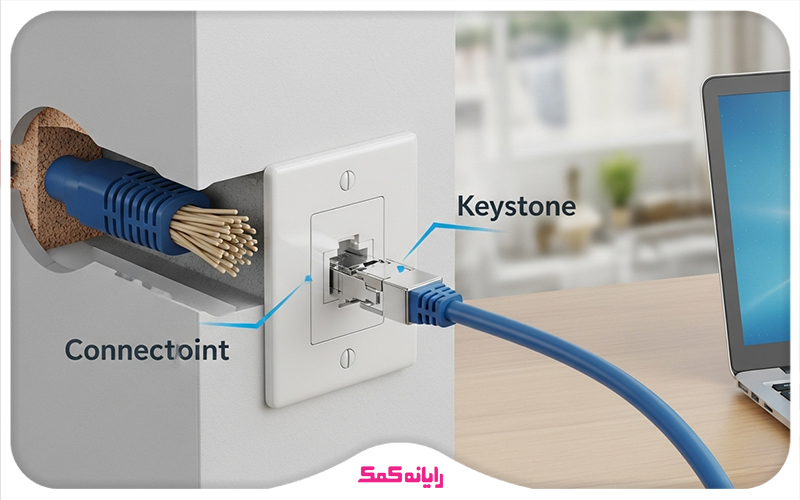

✅ نقش keystone در اتصالات شبکه

نقش اصلی کیستون، ایجاد یک نقطه اتصال (Connection Point) ثابت، منظم و قابل اعتماد بین کابل‌کشی اصلی و دائمی شبکه (که معمولاً داخل دیوار یا داکت قرار داره) و دستگاه‌های مصرف‌کننده نهایی است. این کار باعث می‌شه به جای اینکه یک کابل بلند و آسیب‌پذیر از سوئیچ تا کامپیوتر شما کشیده بشه، یک پریز شبکه تمیز و شیک روی دیوار داشته باشید.

✅ مزایای استفاده از keystone شبکه

استفاده از کیستون‌ها مزایای زیادی داره که در جدول زیر به صورت خلاصه آوردیم. البته نگران نباشید، جلوتر هر کدوم از این موارد رو کامل باز می‌کنیم! 👇

📌 نکته مهم: این فقط خلاصه‌ای از مزایا بود. در ادامه مقاله، به طور مفصل درباره هر کدوم از این موارد، مخصوصاً تطبیق‌پذیری و ماژولار بودن که یکی از بزرگ‌ترین نقاط قوت کیستون‌هاست، صحبت می‌کنیم.

 انواع کیستون‌ها

کیستون‌ها فقط برای شبکه نیستن! دنیای متنوعی از کیستون‌ها برای کاربردهای مختلف وجود داره. در جدول زیر با معروف‌ترین‌هاشون آشنا بشید:

 یادتون باشه: این جدول فقط یک معرفی اولیه بود. در بخش‌های بعدی، تمرکز اصلی ما روی کیستون‌های شبکه (RJ45) و نحوه انتخاب صحیح اون‌ها خواهد بود.

انتخاب کابل مناسب به اندازه انتخاب کیستون جک اهمیت دارد. برای اینکه بدانید بهترین کابل شبکه برای استفاده از PoE کدام است یا چه نکاتی را باید هنگام انتخاب کابل در نظر بگیرید، می‌توانید راهنمای ما را مطالعه کنید

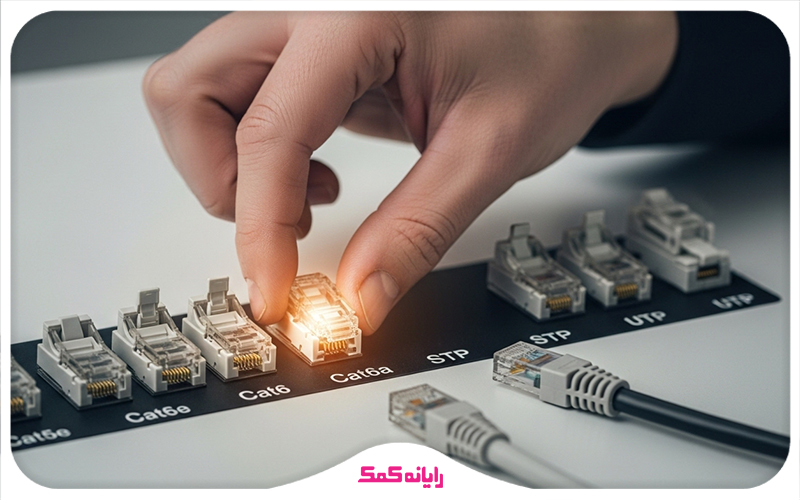

 انتخاب کیستون مناسب

انتخاب کیستون مناسب، یکی از مهم‌ترین قدم‌هاست. خیلی از کاربرها به ما زنگ می‌زنن و می‌گن: "سرعت شبکه‌ام پایینه در حالی که بهترین کابل رو خریدم!" و وقتی بررسی می‌کنیم، می‌بینیم از یک کیستون نامناسب استفاده کردن.  بیایید با هم یاد بگیریم چطور جلوی این اشتباه رو بگیریم. (آشنایی با کابل کشی فیبر نوری)

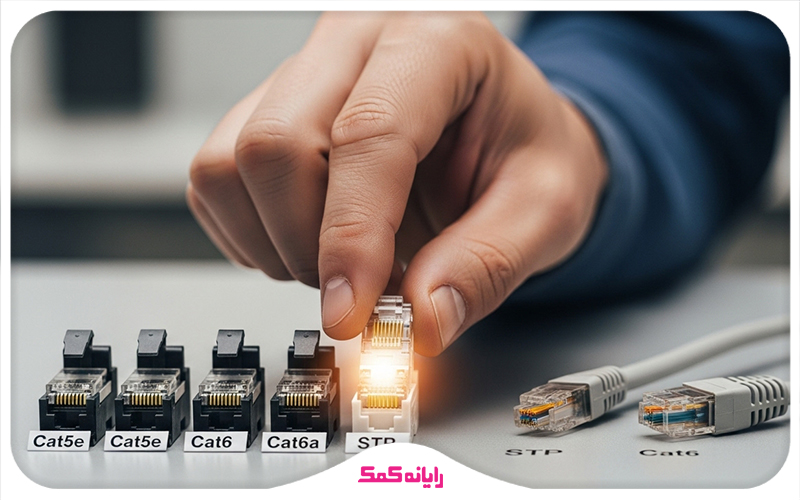

✅  کتگوری کابل (Cat5e, Cat6, Cat6a, Cat7)

مهم‌ترین قانون اینه: کتگوری کیستون باید با کتگوری کابل شما یکی باشه!

*   اگر کابل Cat6 دارید، حتماً از کیستون Cat6 استفاده کنید.

*   استفاده از کیستون Cat5e برای کابل Cat6، مثل اینه که روی یک اتوبان ۸ بانده، یک پل تک بانده بزنید! سرعت شما به اندازه ضعیف‌ترین قطعه در شبکه (یعنی همون کیستون) محدود می‌شه. ⚡

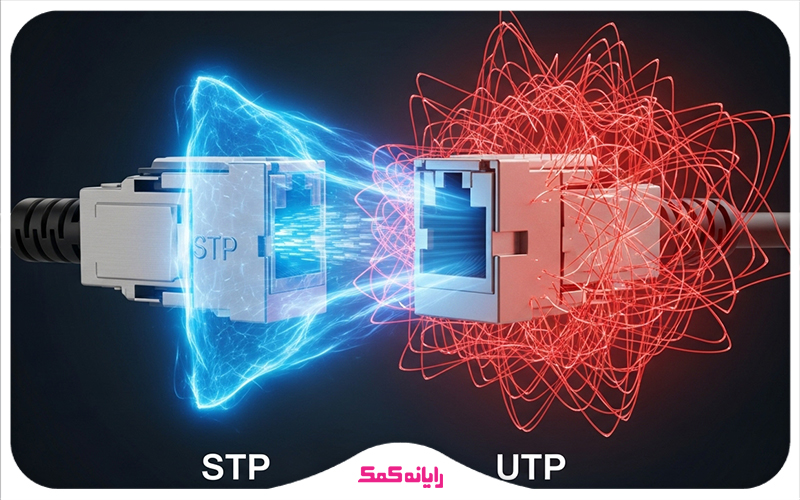

✅ شیلددار (STP) در مقابل بدون شیلد (UTP)

این یکی از اون سوالات پرتکراره که بچه‌ها تو فروم‌های تخصصی هم زیاد می‌پرسن.

*   UTP: کیستون‌های بدون شیلد، برای اکثر محیط‌های خانگی و اداری معمولی کاملاً مناسب و کافی هستن.

*   STP: کیستون‌های شیلددار (معمولاً با بدنه فلزی)، برای محیط‌هایی طراحی شدن که نویز الکترومغناطیسی (EMI) زیاده. مثلاً کنار کابل‌های برق فشار قوی، موتورهای بزرگ، یا در محیط‌های صنعتی. این شیلد فلزی، از اطلاعات شما در برابر نویز محافظت می‌کنه.

✅  استانداردهای سربندی: T568A در مقابل T568B

روی هر کیستون شبکه، دو جدول رنگی کوچک با برچسب A و B می‌بینید. این‌ها دو استاندارد مختلف برای ترتیب رنگ سیم‌ها هستن.

*   کدوم رو انتخاب کنم؟ فرقی نمی‌کنه! مهم اینه که در هر دو سر یک کابل، از یک استاندارد یکسان استفاده کنید.

*   در ایران و اکثر نقاط جهان، استاندارد T568B رایج‌تره. پیشنهاد ما هم اینه که از همین استاندارد استفاده کنید تا کارتون با بقیه تجهیزات شبکه هماهنگ باشه.

✅ زوایای مختلف: زاویه‌دار در مقابل مستقیم

*   کیستون مستقیم (180 درجه): کابل مستقیماً از پشت وارد کیستون می‌شه. برای اکثر کاربردها مناسبه.

*   کیستون زاویه‌دار (90 درجه): کابل با زاویه ۹۰ درجه وارد کیستون می‌شه. این مدل برای جاهایی که فضای پشتی پریز کمه (مثل داکت‌های باریک یا جعبه‌های کفی) عالیه و از خم شدن بیش از حد کابل جلوگیری می‌کنه. 👍

اگه برای انتخاب بهترین کیستون برای شرایط خاص خودتون شک دارید، اصلاً نگران نباشید! بچه‌های متخصص ما تو رایانه کمک آماده‌ان تا تلفنی راهنماییتون کنن. کافیه یه تماس با شماره 9099071540 (از طریق تلفن ثابت) یا 0217129 ( با تلفن همراه) بگیرید.

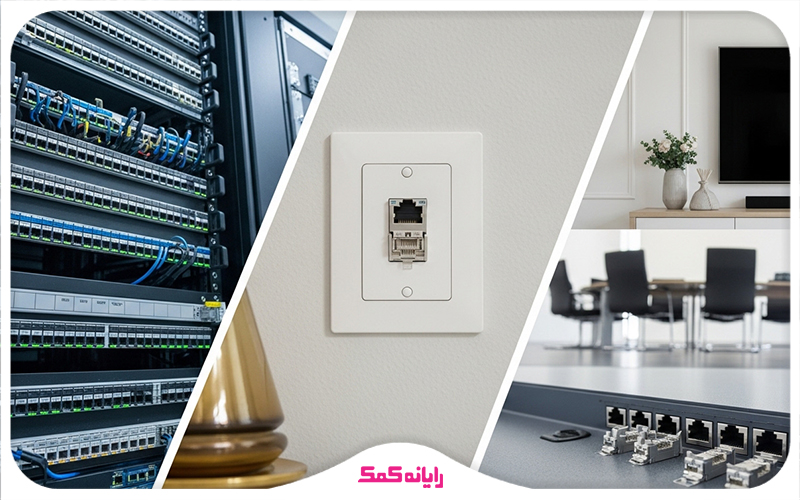

 کاربردهای کیستون‌ها (نود شبکه روکار)

حالا که با انواع کیستون و نحوه انتخابشون آشنا شدیم، ببینیم این قطعات کوچک و کاربردی کجاها استفاده می‌شن.

📌  نکته : همونطور که می‌بینید، کیستون‌ها فقط برای حرفه‌ای‌ها نیستن. خیلی از کاربرهای ما با استفاده از کیستون، تونستن شبکه خانگی خودشون رو به شکلی منظم و حرفه‌ای راه‌اندازی کنن و از شر کابل‌های درهم و برهم راحت بشن!

 نصب و سربندی کیستون

این بخش شاید کمی فنی به نظر برسه، اما قول می‌دیم با راهنمای ما کار سختی نباشه. خیلی از دوستان تو کامنت‌های ویدیوهای آموزشی می‌نویسن که از این مرحله می‌ترسن، ولی با ابزار مناسب و کمی دقت، خودتون هم می‌تونید این کار رو انجام بدید. 💪

 مزایای کیستون‌ها

قبلاً به صورت کلی به مزایای کیستون‌ها اشاره کردیم. حالا بیایید کمی عمیق‌تر به ویژگی‌های فوق‌العاده‌شون نگاه کنیم که اون‌ها رو به یک انتخاب هوشمندانه تبدیل می‌کنه.

قطعات و تجهیزات مرتبط

کیستون‌ها به تنهایی کار نمی‌کنن و بخشی از یک اکوسیستم بزرگ‌تر هستن. آشنایی با این قطعات به شما کمک می‌کنه دید بهتری نسبت به کل ساختار شبکه داشته باشید.

 سوالات متداول درباره کیستون‌ها

در اینجا پرتکرارترین سوالاتی که کاربرها از متخصصان رایانه کمک می‌پرسن، پاسخ دادیم. شاید سوال شما هم بین این‌ها باشه! 🧐

۱. وظیفه اصلی کیستون چیست؟

ایجاد یک نقطه اتصال ثابت و ماژولار بین کابل اصلی شبکه و دستگاه نهایی.

۲. آیا همه کیستون‌ها با انواع مختلف کابل‌ها سازگار هستند؟

خیر. هر کیستون برای یک نوع کابل خاص (مثلاً شبکه، تلفن، HDMI) و یک کتگوری خاص (مثلاً Cat6) طراحی شده است.

۳. تفاوت‌های کلیدی بین کیستون‌های Cat5e، Cat6 و Cat6a چیست؟

تفاوت اصلی در پهنای باند و سرعت داده‌ای است که پشتیبانی می‌کنند. Cat6a بالاترین عملکرد را دارد و برای سرعت‌های ۱۰ گیگابیت مناسب است.

۴. چه زمانی باید از کیستون شیلددار (STP) به جای کیستون بدون شیلد (UTP) استفاده کرد؟

در محیط‌های با نویز الکتریکی بالا، مثل کارخانه‌ها، بیمارستان‌ها یا نزدیک کابل‌های برق فشار قوی.

۵. تفاوت بین استانداردهای سیم‌بندی T568A و T568B چیست؟

فقط ترتیب رنگ سیم‌ها متفاوت است. عملکرد یکسانی دارند. مهم این است که در دو سر کابل از یک استاندارد استفاده شود (B رایج‌تر است).

۶. آیا می‌توان از یک کیستون هم برای اتصال دیتا و هم برای اتصال تلفن (صدا) استفاده کرد؟

بله، کیستون‌های شبکه (RJ45) می‌توانند برای خطوط تلفن هم استفاده شوند، اما کیستون‌های تلفن (RJ11) فقط برای تلفن مناسب هستند.

۷. برای نصب یک کیستون شبکه به چه ابزارهایی نیاز دارم؟

ابزار اصلی آچار پانچ (Punch-down Tool) و سیم‌لخت‌کن است. تستر شبکه هم برای اطمینان از صحت کار بسیار مفید است.

۸. چگونه یک کابل شبکه را به کیستون سربندی  کنم؟

کابل را لخت کنید، سیم‌ها را طبق استاندارد رنگی روی کیستون در شیارها قرار دهید و با آچار پانچ، آن‌ها را در جای خود محکم کنید.

۹. کاربرد آچار پانچ  در نصب کیستون چیست؟

این آچار سیم را به داخل شیار فلزی کیستون فشار می‌دهد، عایق آن را می‌برد و یک اتصال الکتریکی محکم و دائمی برقرار می‌کند.

۱۰. کیستون‌ها معمولاً در کجای یک ساختار شبکه استفاده می‌شوند؟

در پریزهای دیواری، باکس‌های کفی و پچ‌پنل‌ها در اتاق سرور.

۱۱. مزیت استفاده از پچ پنل به همراه کیستون چیست؟

ایجاد مدیریت مرکزی و منظم برای تمام کابل‌های شبکه. این کار عیب‌یابی و ایجاد تغییرات در شبکه را بسیار آسان می‌کند.

۱۲. آیا می‌توان از کیستون‌ها برای سیستم‌های سرگرمی خانگی، مانند اتصال کابل‌های HDMI یا RCA، استفاده کرد؟

بله! کیستون‌های مخصوص HDMI، RCA، اسپیکر و... وجود دارند که به شما اجازه می‌دهند یک دیوار سرگرمی تمیز و حرفه‌ای داشته باشید.

۱۳. چگونه کیستون مناسب برای نوع کابل و کاربرد خاص خود را انتخاب کنم؟

کتگوری کیستون را با کابل خود هماهنگ کنید (مثلاً Cat6 با Cat6). نوع آن را بر اساس نیازتان (شبکه، HDMI و...) انتخاب کنید و در صورت وجود نویز، از نوع شیلددار استفاده کنید.

۱۴. کیستون کور  چیست و چه کاربردی دارد؟

یک درپوش پلاستیکی برای پر کردن جای خالی کیستون روی پریزهای چند پورته است تا ظاهر کار تمیز بماند و گرد و غبار وارد نشود.

۱۵. هر چند وقت یک‌بار باید کیستون‌ها را بازرسی یا تعویض کرد؟

اگر به درستی نصب شوند، کیستون‌ها قطعات بسیار بادوامی هستند و نیازی به تعویض ندارند، مگر اینکه آسیب فیزیکی ببینند یا بخواهید شبکه خود را ارتقا دهید.

۱۶. آیا می‌توانم از کیستون‌هایی که یک بار سربندی شده‌اند، دوباره استفاده کنم؟

توصیه نمی‌شود. شیارهای فلزی کیستون برای یک بار اتصال طراحی شده‌اند و استفاده مجدد ممکن است باعث اتصال ضعیف یا ناموفق شود.

۱۷. برخی از اشتباهات رایج که باید هنگام نصب کیستون از آن‌ها اجتناب کرد، کدامند؟

عدم تطابق کتگوری کیستون و کابل، لخت کردن بیش از حد سیم‌ها (که باعث نویزپذیری می‌شود) و استفاده نکردن از آچار پانچ.

۱۸. هنگام کار با کیستون‌ها و کابل‌های شبکه چه اقدامات احتیاطی ایمنی را باید رعایت کنم؟

هنگام کار با ابزارهای تیز مثل آچار پانچ مراقب باشید. اگر شبکه از نوع است، مطمئن شوید که قبل از کار، برق آن قطع است.

۱۹. آیا کیستون‌ها زوایای متفاوتی دارند (زاویه‌دار در مقابل مستقیم) و مزایای هر کدام چیست؟

بله. نوع زاویه‌دار (۹۰ درجه) برای فضاهای تنگ مناسب است و از خم شدن بیش از حد کابل جلوگیری می‌کند. نوع مستقیم (۱۸۰ درجه) برای کاربردهای عمومی است.

۲۰. چگونه می‌توانم مشکلات اتصال مربوط به کیستون‌ها را عیب‌یابی کنم؟

بهترین راه استفاده از یک تستر شبکه است. این دستگاه به شما می‌گوید که آیا تمام ۸ رشته سیم به درستی متصل هستند یا خیر. بررسی چشمی اتصالات و اطمینان از محکم بودن آن‌ها نیز قدم اول است.

🚩 نکته : بعضی وقت‌ها مشکلات شبکه پیچیده‌تر از یک کیستون ساده است. اگه تمام این مراحل رو رفتید و هنوز مشکل پابرجاست، خودتون رو اذیت نکنید. کارشناس‌های رایانه کمک فقط یک تماس با شما فاصله دارن. با شماره 9099071540 (از تلفن ثابت) یا از طریق "صفحه تماس از موبایل" با کارشناسان متخصص ما ارتباط  برقرار کنید.

 جمع‌بندی

خب دوستان، امیدواریم این راهنمای جامع به شما کمک کرده باشه تا با کیستون شبکه، این قطعه کوچک اما حیاتی، بهتر آشنا بشید. دیدیم که کیستون‌ها چطور به شبکه ما نظم، انعطاف‌پذیری و پایداری می‌بخشن و چطور با انتخاب و نصب صحیح اون‌ها، می‌تونیم از حداکثر پتانسیل شبکه خودمون استفاده کنیم.

یادتون باشه که یک زیرساخت شبکه خوب، مثل فونداسیون یک ساختمون محکمه. شاید در نگاه اول دیده نشه، اما پایداری کل سیستم به اون بستگی داره.

شما هم تجربه جالبی از کار با کیستون‌ها دارید؟ یا راه حل بهتری سراغ دارید؟ حتماً تو بخش نظرات با ما و بقیه دوستان به اشتراک بذارید. ما تو رایانه کمک همیشه از شنیدن تجربیات و نظرات شما استقبال می‌کنیم! ✌️
